Adaptador Trigger Wizard universal para luces largas

Trigger Wizard es un adaptador de cableado sencillo que convierte un cable de luz larga conmutado a masa en uno tradicional con salida de 12 voltios al activar la luz larga.
Este adaptador es necesario si desea obtener una señal de luz larga de 12V que permita a las luces DENALI cambiar de intensidad con el interruptor de luz larga original.

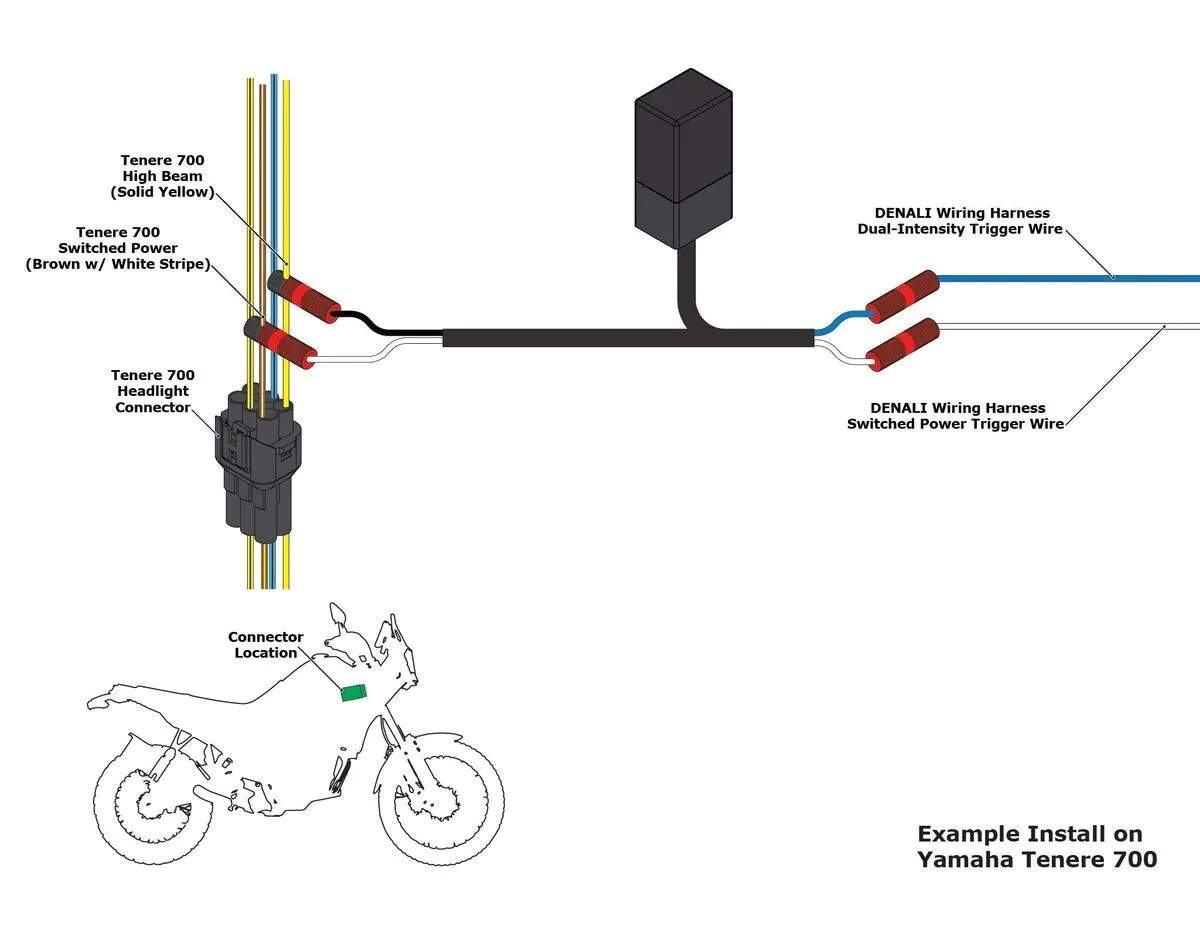

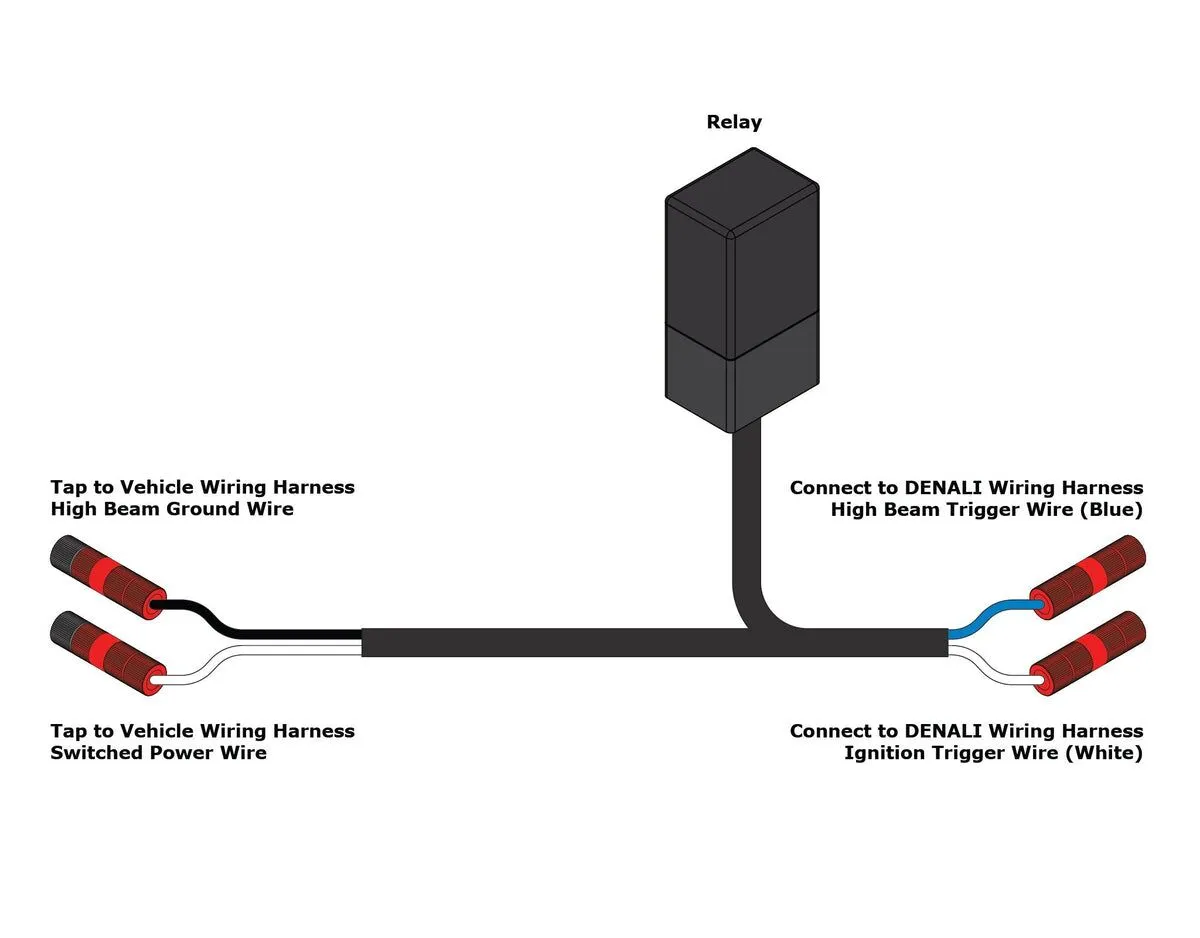

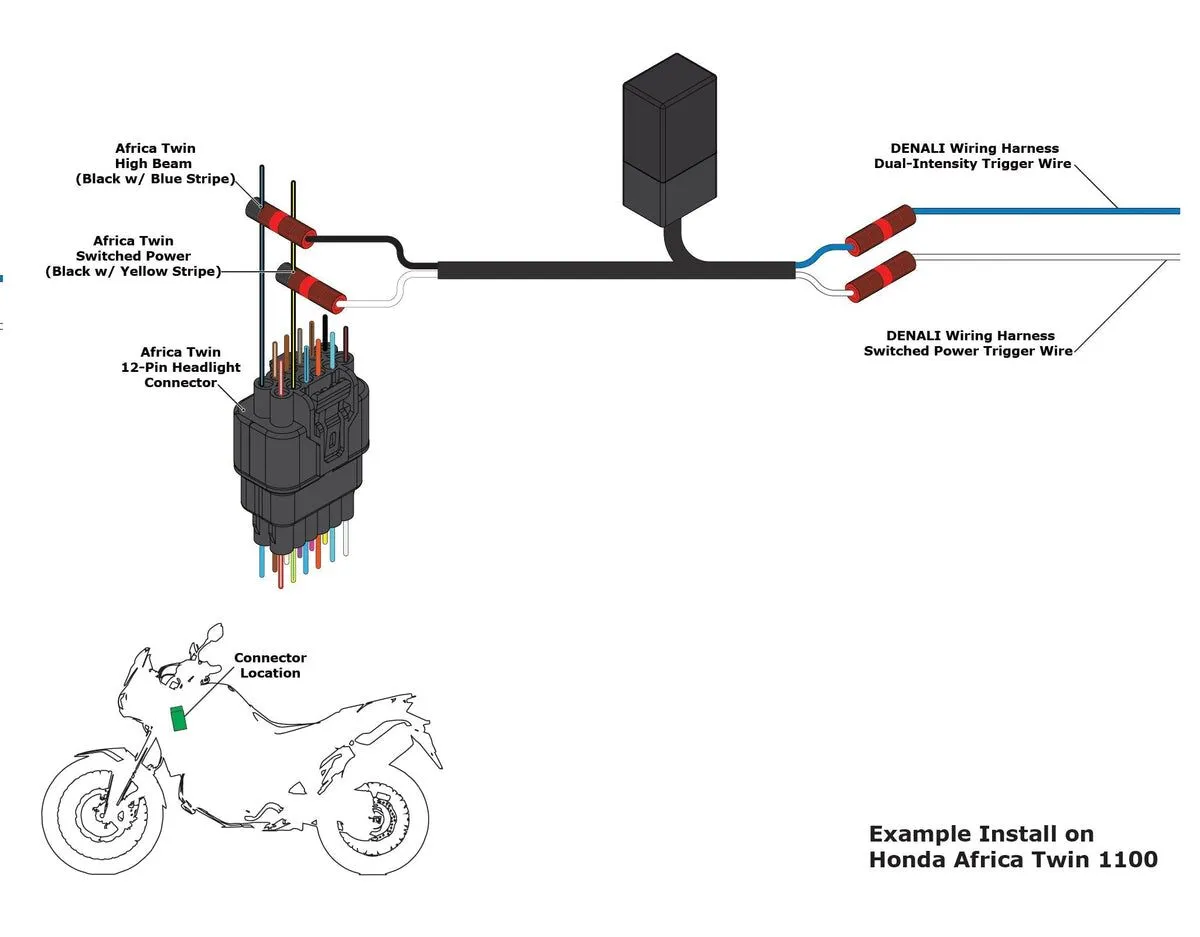

Para instalar el Trigger Wizard, conecte los extremos blanco y azul al mazo de cables DENALI según el código de color y luego los cables negro y blanco al cable de luz alta y al de alimentación conmutada del vehículo respectivamente.
La conmutación por masa es común en circuitos de faros LED e implica que el interruptor está en el lado de masa del circuito, no en el de alimentación.
Para identificar el tipo de conmutación de tu vehículo, utiliza un voltímetro para medir el voltaje en el cable de luz alta mientras accionas el interruptor.
Los circuitos tradicionales de luz larga conmutada "power side" mostrarán 0 voltios cuando la luz larga esté apagada y más de 12 voltios cuando esté encendida.
Los circuitos de luz larga con masa funcionan al revés: el cable mide más de 12 voltios cuando la luz está apagada y baja a menos de 1 voltio cuando se enciende.
Al conectar el Trigger Wizard en línea entre el mazo de cables DENALI y el circuito de faro con masa conmutada, se invierte la señal para activar correctamente las funciones de atenuación DENALI.
Este adaptador es compatible con todos los mazos de luces DENALI DataDim y el controlador DialDim.
Información del producto
Marca: DENALI
Referencia de proveedor: DNL.WHS.20600
Nombre de producto: Adaptador
Para marca: Universal
Tipo: Foco delantero
Unidades: Unidad
