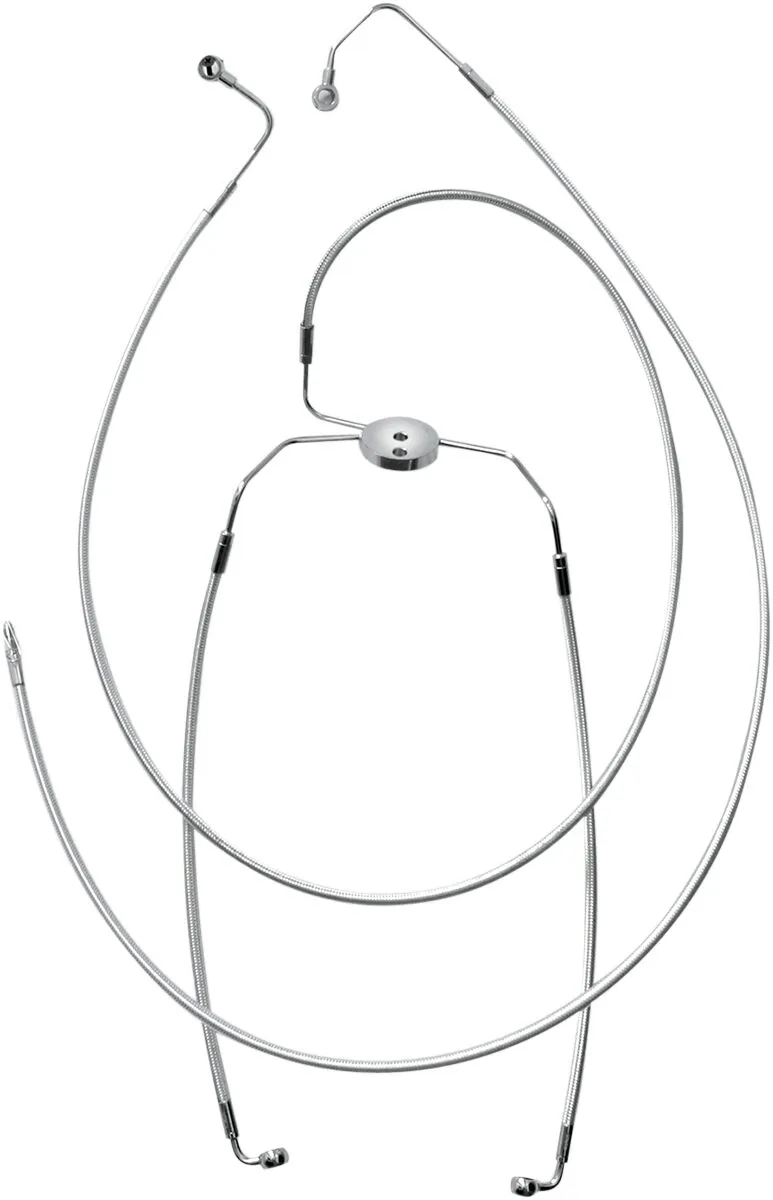

Kit de línea de freno delantera específica para ABS Designer Series de longitud alternativa - ALMACEN USA-

Este articulo se encuentra en almacen de USA, antes de realizar el pedido del mismo te rogamos leas las CONDICIONES DE COMPRA EN ALMACEN DE USA.




Fabricado con una construcción mejorada compatible con los requisitos ABS de Harley-Davidson para latiguillos de freno originales y de longitud alternativa; diseñado para seguir el mismo recorrido que las líneas OEM.
El kit de freno consta de un conjunto inferior de ajuste directo para usar con líneas superiores de longitud alternativa
Color y trenzado combinan con todos los cables de control y líneas de freno MAGNUM; la funda exterior transparente ofrece protección excepcional contra rayaduras y no se decolora
Líneas de freno con tubo interior de PTFE, fibra aramida DuPont™ Kevlar®, trenzado Signature Magnum y recubrimiento exterior de PVC para reducir la expansión
Kits de línea de freno superior, inferior, central y adaptadores se venden por separado para un ajuste perfecto
Ensamblado en EE. UU.
Modelos Dyna y Sportster con disco simple requieren dos kits: uno superior y uno inferior
Los modelos Softail utilizan 3 kits (excepto doble disco '18+), siendo el inferior opcional en todos. Los kits superiores son obligatorios para cambios de manillar; usando un adaptador de línea de freno superior o, en modelos Softail '11–'17, el kit ABS Lower Brake Line opcional que incluye el adaptador.
Adaptador para modelos Softail que permite completar la conexión de la línea de freno superior desde el controlador ABS ('11 - '17) o la línea de freno inferior ('18+) al cilindro maestro
Al reemplazar el conjunto de latiguillo de freno inferior original en Softails de doble disco '18+, no se necesita adaptador. Usando racores AN-3, la línea superior se conecta directamente al conjunto inferior Magnum
Los modelos Touring con doble disco utilizan tres kits: uno superior, uno inferior y uno intermedio
Los modelos trike utilizan dos kits: uno superior y uno intermedio. No hay kit inferior disponible.
Para todos los modelos Touring y Trike con ABS se requiere una línea media y superior Designer. La línea media se conecta a la línea superior en el carenado o faro y completa el recorrido desde el cilindro maestro hasta el controlador ABS. El kit inferior es opcional.
En aplicaciones no estándar es necesario medir la longitud de la línea de freno superior y el ángulo del banjo para asegurar el ajuste correcto.
Las motocicletas Harley-Davidson con ABS requieren kits de líneas de freno superiores e inferiores específicos para ABS. No hacerlo puede comprometer el funcionamiento del sistema antibloqueo. Los kits Magnum Shielding para estas aplicaciones llevan las letras “ABS” impresas en la manguera.
La longitud de la línea superior para modelos Softail, Dyna y Sportster '14+ se determina usando la línea de freno original como guía. Retire la funda de goma y mida desde donde la línea flexible entra en el collarín de crimpado en la parte inferior. Siga el recorrido de la línea hasta el cilindro maestro.
'18+ Softail – Reemplazo de la línea superior al reutilizar la línea de freno inferior original (requiere adaptador). Las longitudes se determinan usando la línea original del cilindro maestro como guía. Mida desde el colector inferior donde se conecta la línea superior hasta el cilindro maestro. Reste 1,5” para el adaptador y redondee al siguiente número para determinar la longitud de la línea superior.
El reemplazo de línea superior e inferior para Softail Single Disc '18+ requiere un adaptador (3 kits).
No se necesita adaptador al reemplazar ambas líneas de freno superior e inferior de Softail Dual Disc '18+ (2 kits). La línea superior se conecta directamente a la línea inferior Magnum Designer dual disc. Siga la instrucción anterior sin restar 1,5” por el adaptador. La longitud medida, redondeada, será la correcta.
La longitud de la línea superior para modelos Touring y Trike se mide utilizando la línea media de 49" como referencia para determinar la longitud adicional necesaria desde el controlador ABS hasta el cilindro maestro. Esa será su longitud de línea superior.



Especificaciones


Marca
MAGNUM SHIELDING


Referencia de proveedor
AS37936


Color/acabado
Cromado, Sterling Chromite® II


Conector banjo superior
Conector banjo 7/16", 35°


Longitud
91,5 cm (36")


Material
Acero inoxidable


Modelo
Designer Series


Nombre de producto
Línea de freno


Para sistema de frenos
con ABS


Posición de montaje
Delantera, Arriba|Superior


Tipo
Longitud alternativa


Unidades
Unidad
